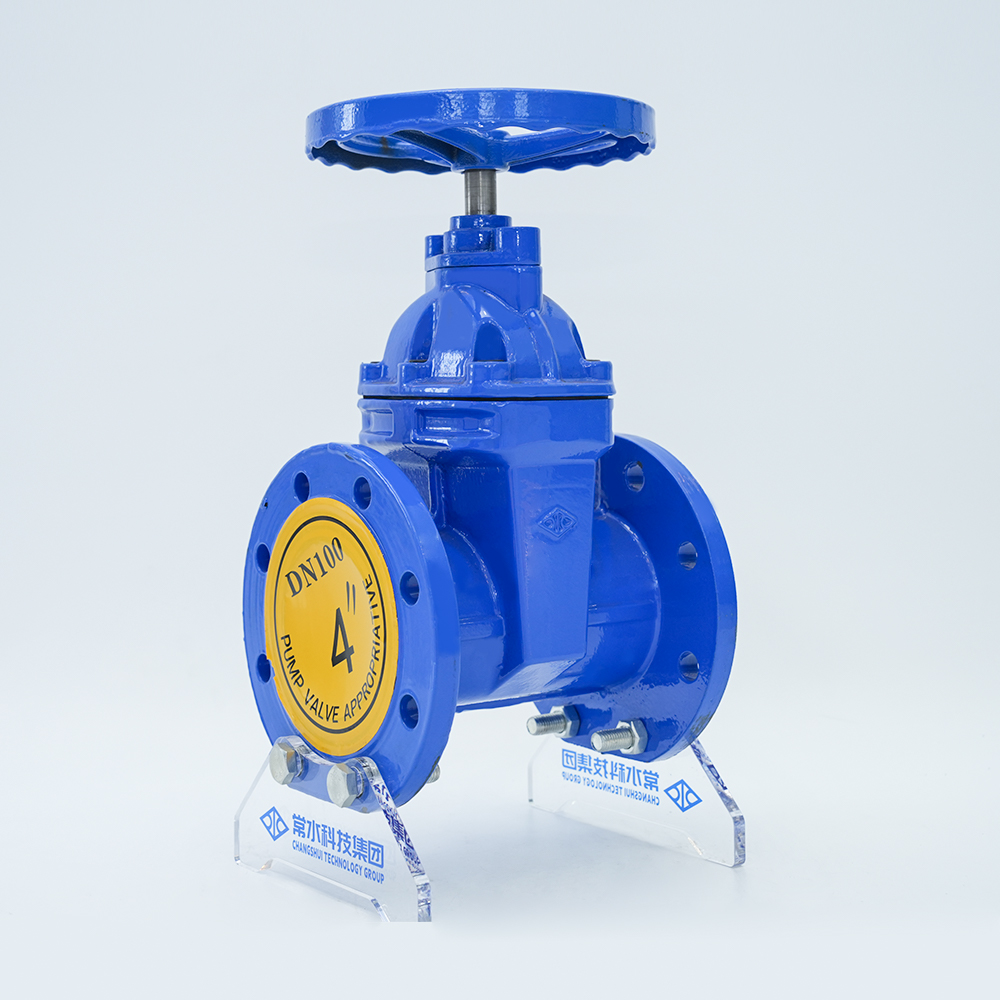

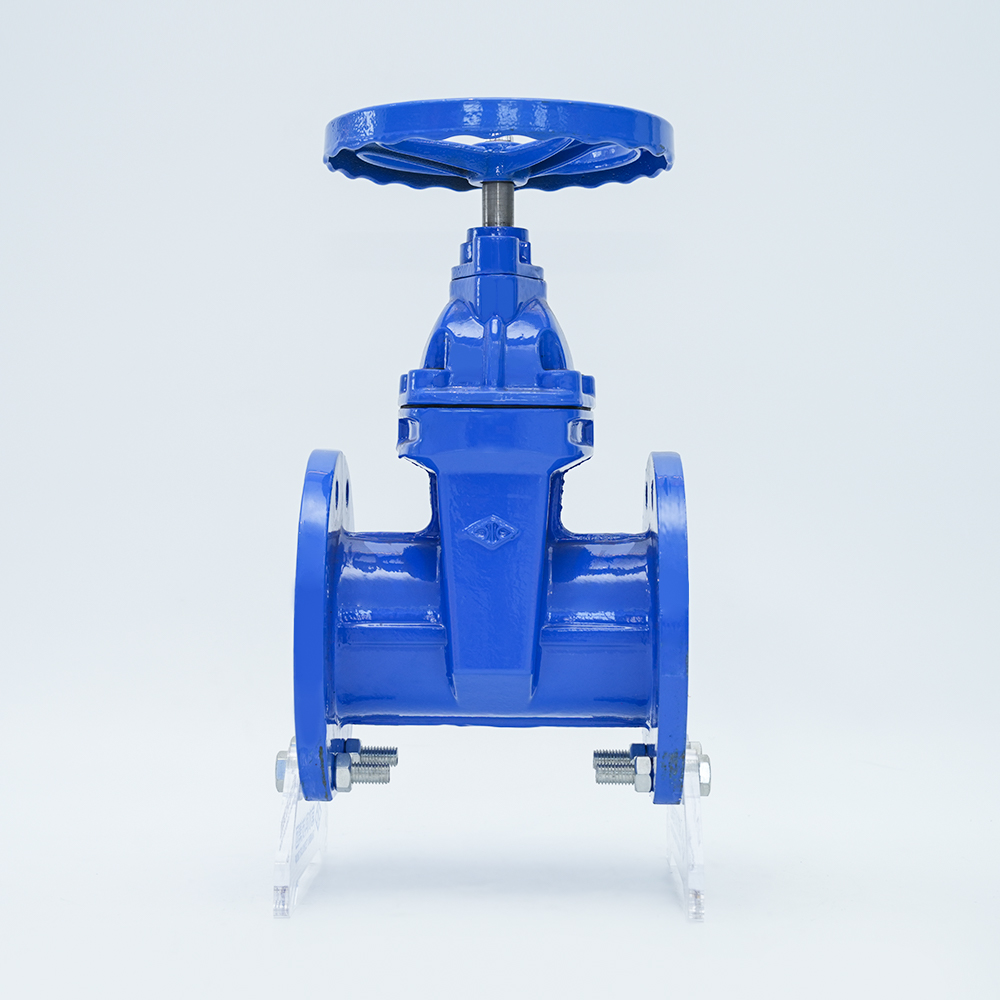

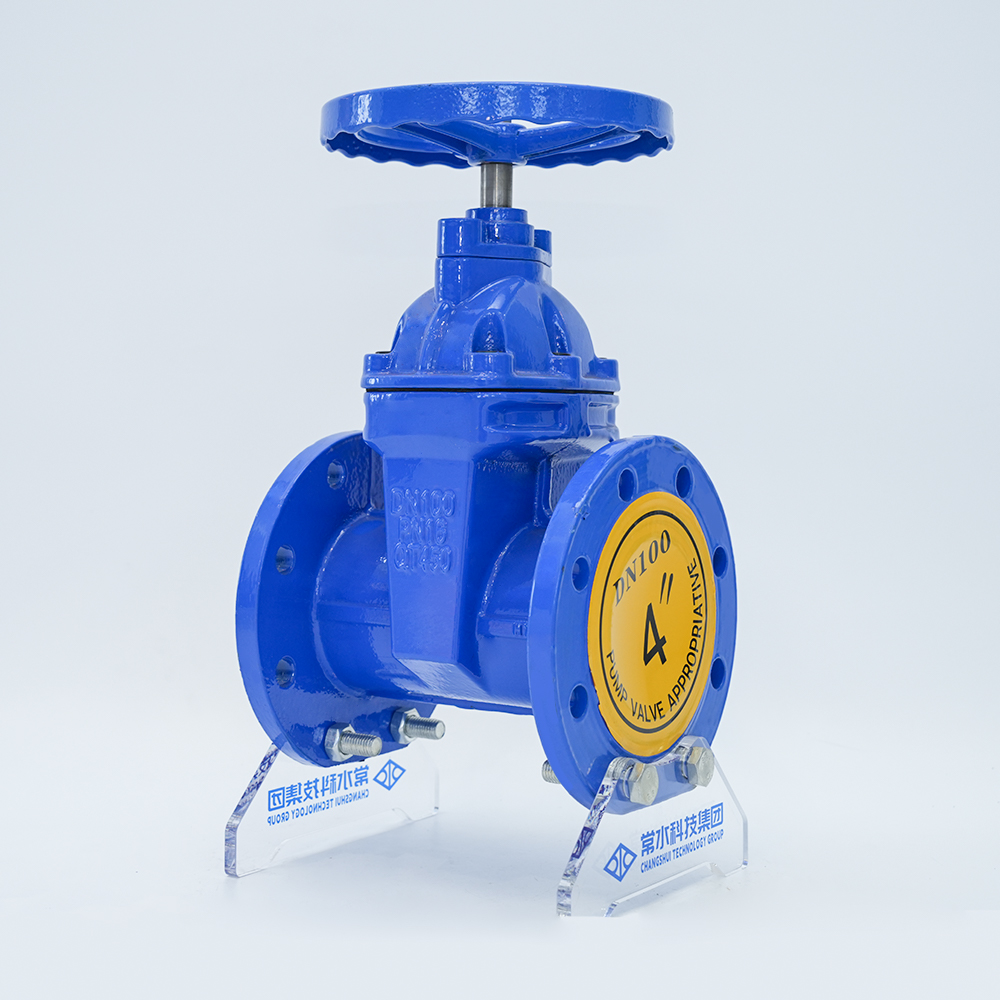

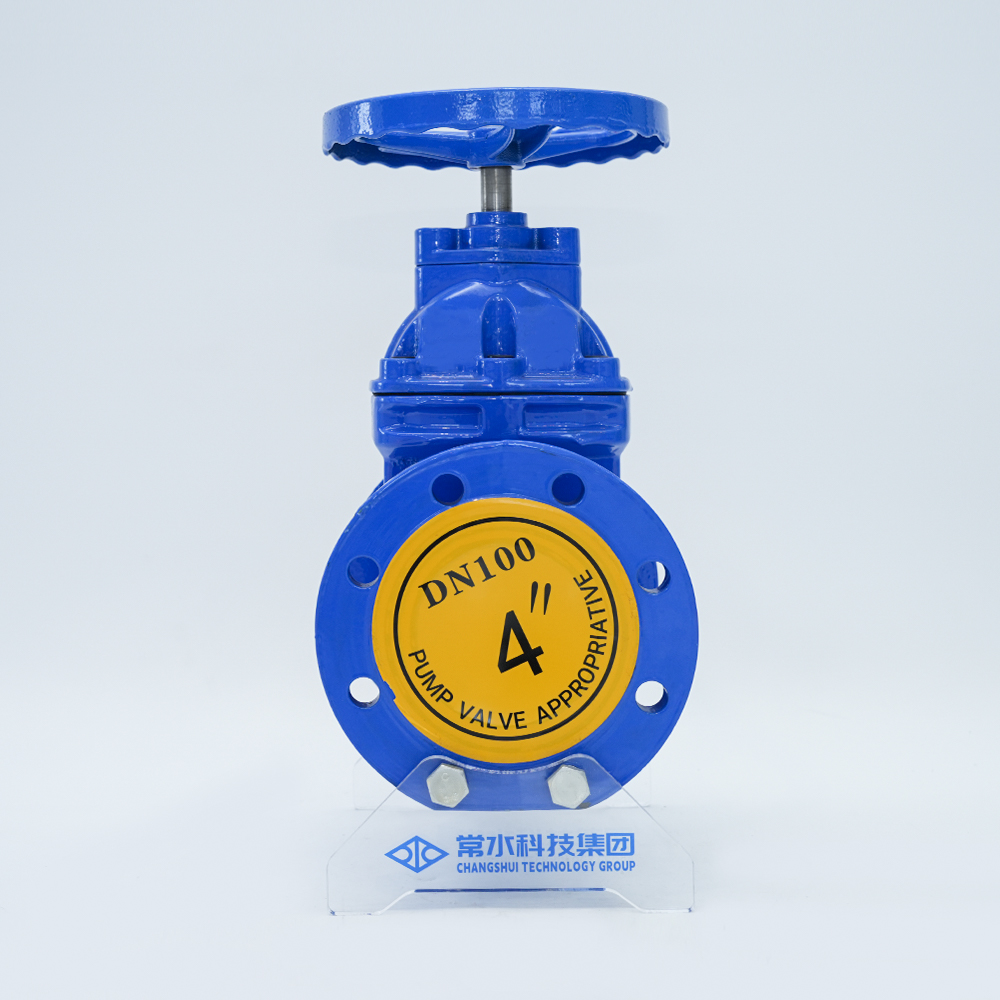

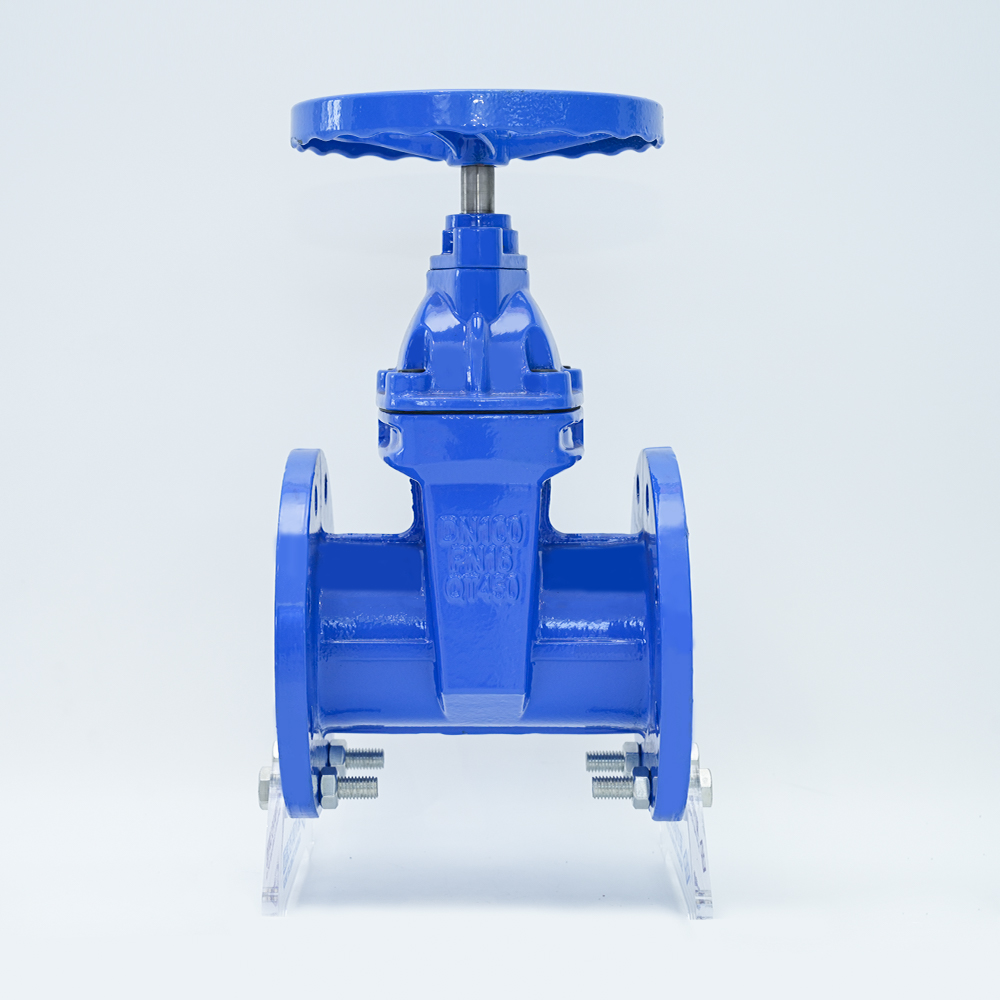

我厂所生产的闸阀，利用闸板整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。安装于各种管路上，作为双向切断使用，广泛用于输送流体管道的给排水、消防、空调、水处理、市政、造船、电力、建筑、食品等管道工程作为控制流体作用。
产品参数
|
阀体材质 |
球墨铸铁 |
|
型号 |
Z45X-16Q |
|
规格 |
DN50-1200 |
|
公称压力 |
1.0/1.6/2.5Mpa |
|
工作温度 |
0-80℃ |
|
适用介质 |
水 |
|
设计标准 |
GB/24924-2016 |
产品特点
暗杆软密封闸阀利用闸板整体包胶产生变形补偿，达到良好的密封效果。克服了一般闸阀密封不良、泄漏、生锈的现象，更有效地节省了安装空间。可广泛应用于自来水、污水、建筑、石油、化工、食品、医药、纺织、电力、船舶、冶金、能源系统等流体管道中作为调节和截流装置。
技术要求
1、阀门按照GB/24924-2010标准设计制造；
2、阀门结构长度符合GB/T12221-2005的规定；
3、检验和试验应符合GB/T13927-2008的相关规定；
4、法兰尺寸应符合GB/T17241.6-2008.的规定。
性能规格
|
公称尺寸 |
40/1000 |
mm |
||||
|
公称压力 |
1.0 |
1.6 |
|
|||
|
试验压力 |
强度试验 |
水 |
1.5 |
水 |
2.4 |
|
|
密封试验 |
1.1 |
1.76 |
||||
|
气密试验 |
0.6 |
0.6 |
||||
|
适用温度 |
0-80℃ |
|||||
|
适用介质 |
水、油等 |
|||||
主要材质
|
序号 |
名称 |
材料 |
|
1 |
阀体 |
QT450 |
|
2 |
阀板 |
QT450-NBR |
|
3 |
阀杆螺母 |
QT450 |
|
4 |
阀杆 |
20Cr13 |
|
5 |
中法兰密封圈 |
NBR |
|
6 |
阀盖 |
QT 450 |
|
7 |
O 型圈 |
NBR |
|
8 |
O 型圈 |
NBR |
|
9 |
沉头螺栓 |
35# |
|
10 |
防尘套 |
NBR |
|
11 |
园头螺钉 |
35# |
|
12 |
手轮 |
QT 405 |
|
13 |
压盖 |
QT 450 |
|
14 |
沉头螺栓 |
35# |

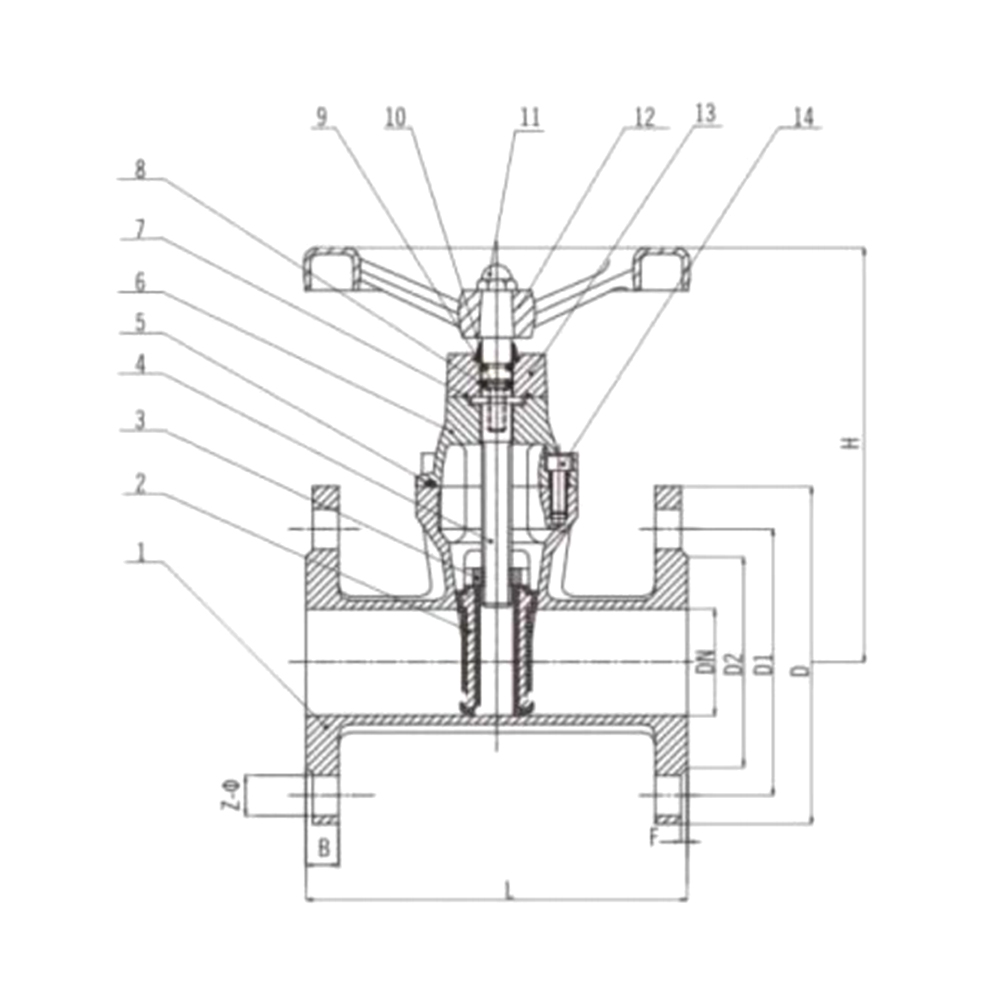

主要外形尺寸及连接尺寸（mm）
|
DN |
L |
D |
D1 |
D2 |
C |
F |
Z-ф |
H |
|
40 |
165 |
150 |
110 |
84 |
19 |
3 |
4-ф19 |
240 |
|
50 |
178 |
165 |
125 |
99 |
19 |
3 |
4-ф19 |
240 |
|
65 |
190 |
185 |
145 |
118 |
19 |
3 |
4-ф19 |
260 |
|
80 |
203 |
200 |
160 |
132 |
19 |
3 |
8-ф19 |
275 |
|
100 |
229 |
220 |
180 |
156 |
19 |
3 |
8-ф19 |
380 |
|
125 |
254 |
250 |
210 |
184 |
19 |
3 |
8-ф19 |
410 |
|
150 |
267 |
285 |
240 |
211 |
19 |
3 |
8-ф23 |
435 |
|
200 |
292 |
340 |
295 |
266 |
20 |
3 |
8-ф23 |
630 |
|
250 |
330 |
395 |
350 |
319 |
22 |
3 |
12-ф23 |
645 |
|
300 |
356 |
445 |
400 |
370 |
24.5 |
4 |
12-ф23 |
697 |
|
350 |
381 |
505 |
460 |
429 |
24.5 |
4 |
16-ф23 |
802 |
|
400 |
406 |
565 |
515 |
480 |
24.5 |
4 |
16-ф28 |
842 |
|
450 |
432 |
615 |
565 |
530 |
25.5 |
4 |
20-ф28 |
1060 |
|
500 |
457 |
670 |
620 |
583 |
26.5 |
4 |
20-ф28 |
1170 |
|
600 |
508 |
780 |
725 |
682 |
30 |
5 |
20-ф31 |
1300 |
|
700 |
610 |
895 |
840 |
794 |
32.5 |
5 |
24-ф31 |
1550 |
|
800 |
660 |
1015 |
950 |
901 |
35 |
5 |
24-ф34 |
1750 |
|
900 |
711 |
1115 |
1050 |
1001 |
37.5 |
5 |
28-ф34 |
1950 |
|
1000 |
811 |
1230 |
1160 |
1112 |
40 |
5 |
28-ф37 |
2170 |
主要外形尺寸及连接尺寸（mm）
|
DN |
L |
D |
D1 |
D2 |
C |
F |
Z-ф |
H |
|
40 |
165 |
150 |
110 |
84 |
19 |
3 |
4-ф19 |
240 |
|
50 |
178 |
165 |
125 |
99 |
19 |
3 |
4-ф19 |
240 |
|
65 |
190 |
185 |
145 |
118 |
19 |
3 |
4-ф19 |
260 |
|
80 |
203 |
200 |
160 |
132 |
19 |
3 |
8-ф19 |
275 |
|
100 |
229 |
220 |
180 |
156 |
19 |
3 |
8-ф19 |
380 |
|
125 |
254 |
250 |
210 |
184 |
19 |
3 |
8-ф19 |
410 |
|
150 |
267 |
285 |
240 |
211 |
19 |
3 |
8-ф23 |
435 |
|
200 |
292 |
340 |
295 |
266 |
20 |
3 |
12-ф23 |
630 |
|
250 |
330 |
405 |
355 |
319 |
22 |
3 |
12-ф28 |
645 |
|
300 |
356 |
460 |
410 |
370 |
24.5 |
4 |
12-ф28 |
697 |
|
350 |
381 |
520 |
470 |
429 |
26.5 |
4 |
16-ф28 |
802 |
|
400 |
406 |
580 |
525 |
480 |
28 |
4 |
16-ф31 |
842 |
|
450 |
432 |
640 |
585 |
548 |
30 |
4 |
20-ф31 |
1060 |
|
500 |
457 |
715 |
650 |
609 |
31.5 |
4 |
20-ф34 |
1170 |
|
600 |
508 |
840 |
770 |
720 |
36 |
5 |
20-ф37 |
1300 |
|
700 |
610 |
910 |
840 |
794 |
39.5 |
5 |
24-ф37 |
1550 |
|
800 |
660 |
1025 |
950 |
901 |
43 |
5 |
24-ф40 |
1750 |
|
900 |
711 |
1125 |
1050 |
1001 |
46.5 |
5 |
28-ф40 |
1950 |
|
1000 |
811 |
1255 |
1170 |
1112 |
50 |
5 |
28-ф43 |
2170 |
