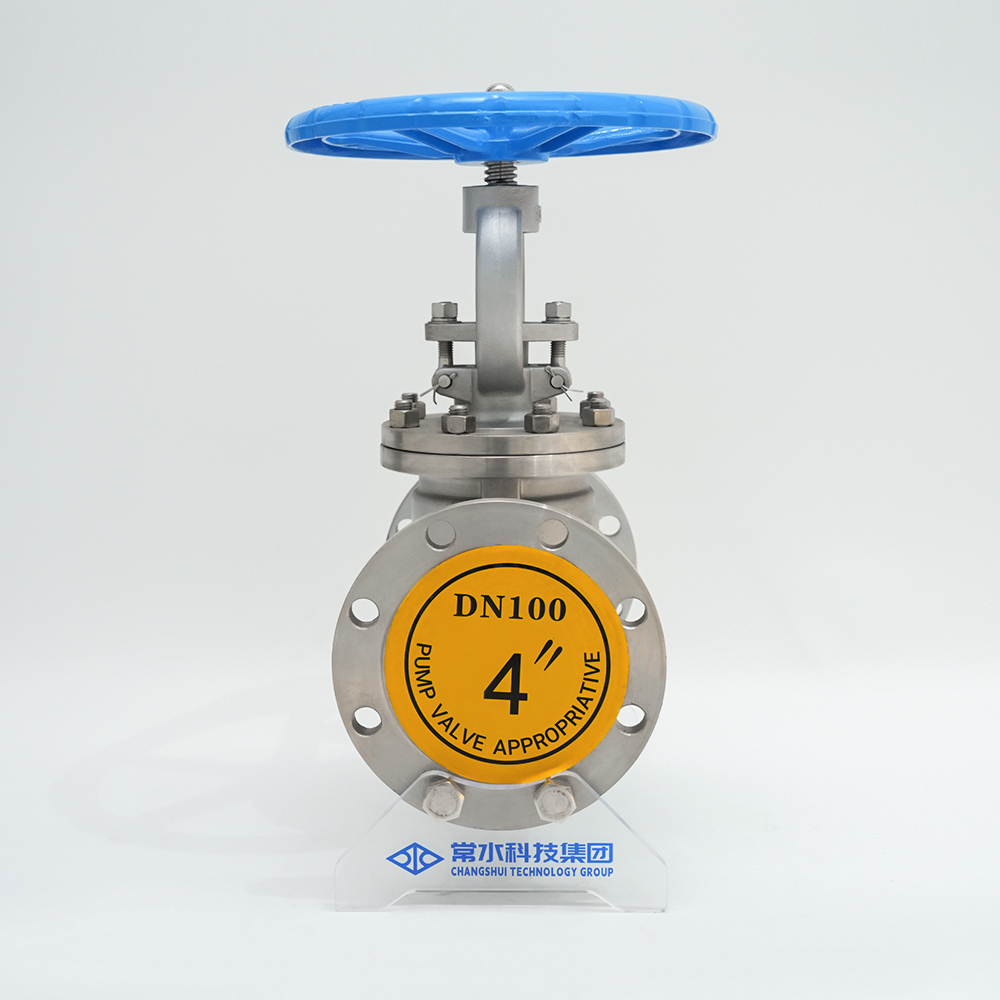

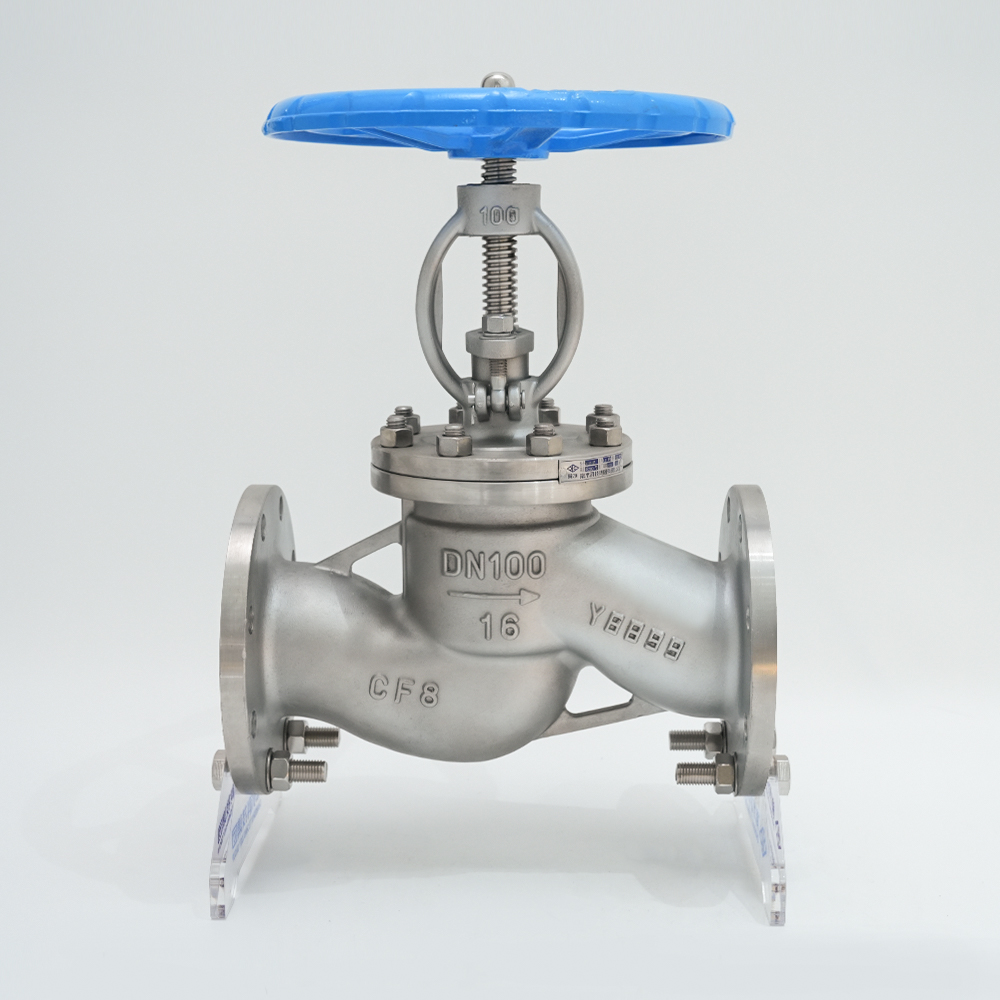

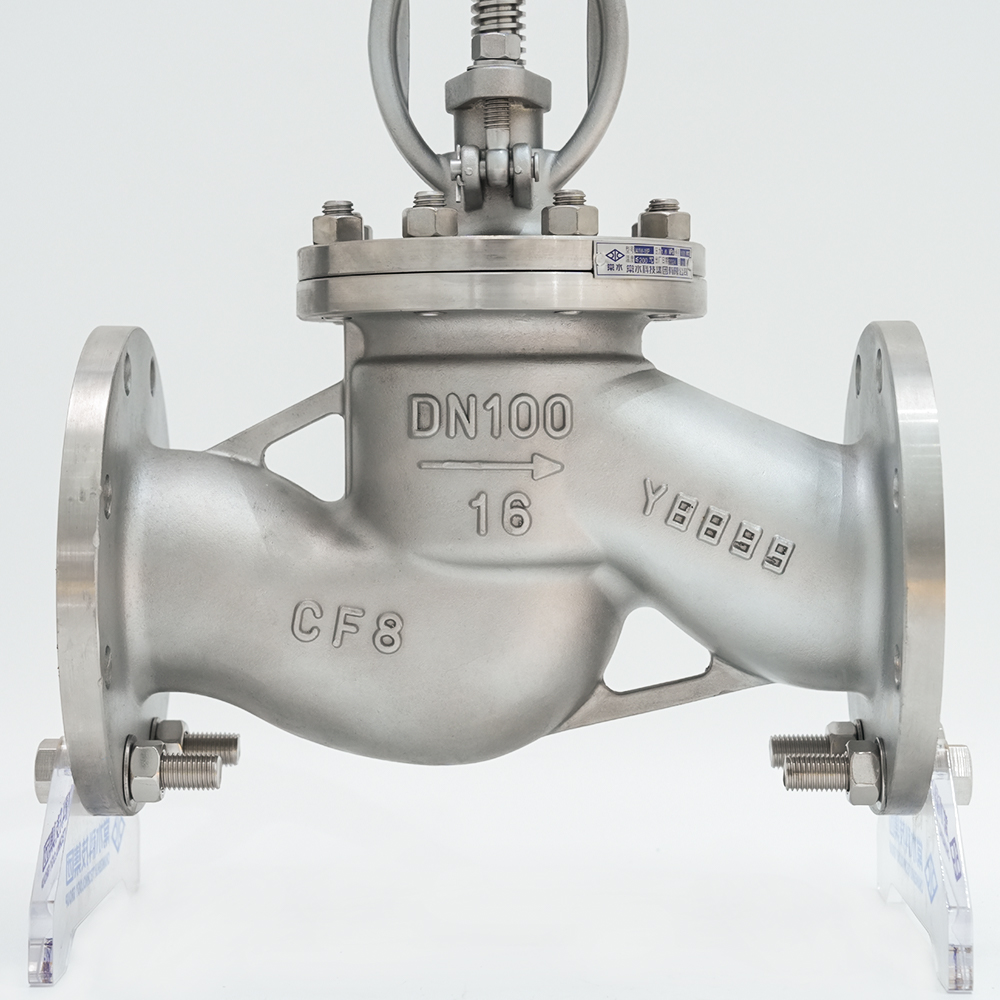

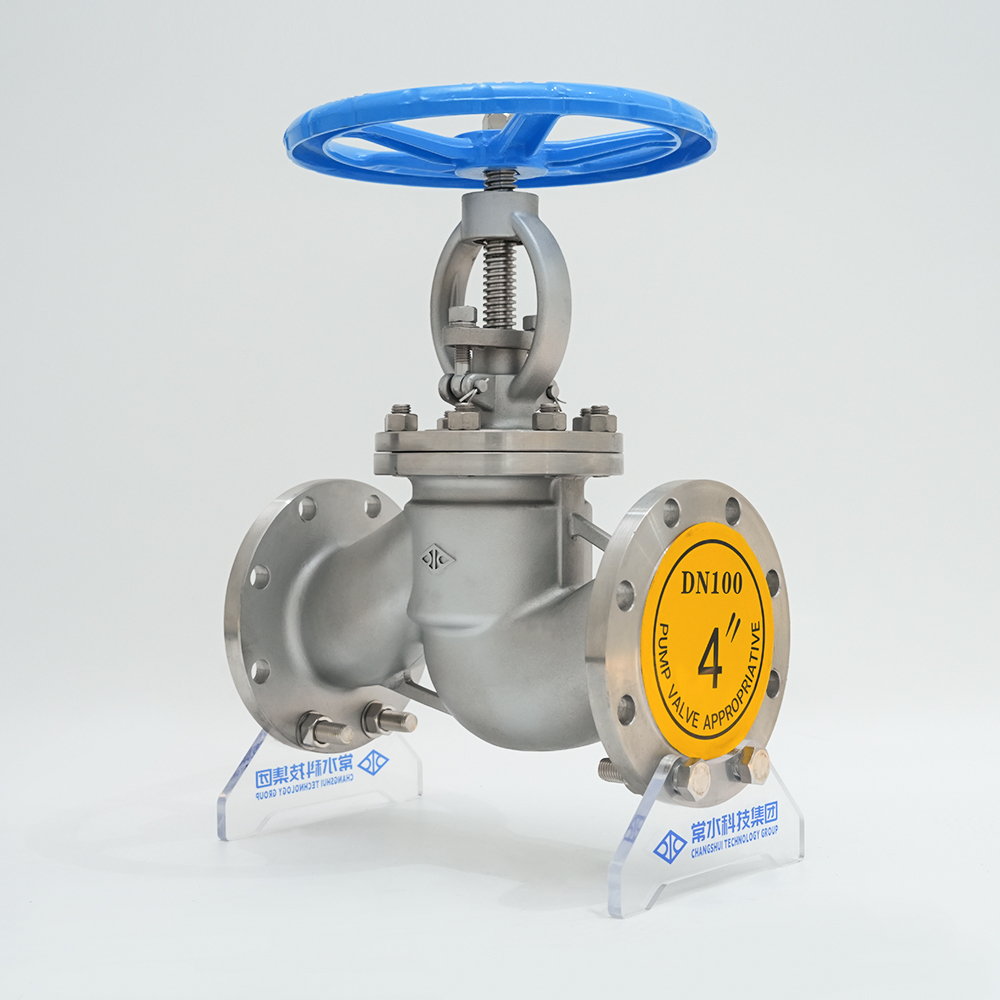

不锈钢法兰截止阀 J41W-16P

联系我们

结构优势及特点

1、产品设计制造按国家标准GB 12235,结构合理,密封可靠,性能优良,造型美观。
2、阀艘，阀座密封面用铁基合金堆焊或司太立( stellite )钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
3、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
4、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要和用户要求。
5、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配，能适用与各种压力、温度及介质工况。
6、倒密封采用螺纹连接密封座或本体堆焊不锈钢而成。密封可靠,填料更换可在不停机情况下进行方便快捷不影响系统运行。

标准与规范

设计与制造	结构长度	压力温度等级	连接法兰	试验与检验
GB 12235	GB 12221	GB 12224	JB/T 79/82~1994 GB 9113 HG 20592-20635	JB/T 9092-1999 GB 13927

主要零件材料

名称	材料
阀体/阀盖	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
阀瓣	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
阀杆	F304	F304L	F316	F316L	2CR13	F304	F304	F304	F304
阀杆螺母	铝青铜
填料	PTFE/柔性石墨				石墨
垫片	PTFE/金属包裹垫				石墨
压盖	CF8	CF3	CF8M	CF3M	世界CB	LCB	WC6	WC9	C5
螺栓					35CrMoA
螺母	不锈钢				45、35CrMoA
手轮	不锈钢铸钢

主要外形及连接尺寸

公称压力(MPa)	公称通径(mm)	尺寸（mm）										电动装置型号	壁厚
公称压力(MPa)	公称通径(mm)	L	D	D1	D2	D6	BF	f2	Z-Φd	H	D0	电动装置型号	壁厚
1.6	10	130	90	60	40		16-2		4-φ14	198	120		6.4
	15	130	95	65	45		16-2		4-φ14	218	120		6.4
	20	150	105	75	55		18-2		4-φ14	230	140		6.4
	25	160	115	85	65		18-2		4-φ14	240	160		6.4
	32	180	140	100	78		18-2		4-φ18	250	180		6.4
	40	200	150	110	85		18-3		4-φ18	262	200		6.4
	50	230	165	125	100		18-3		4-φ18	280	240	DZW10A	7.9
	65	290	185	145	120		18-3		8-φ18	327	280	DZW10A	11
	80	310	200	160	135		20-3		8-φ18	355	280	DZW10A	11.5
	100	350	220	180	155		20-3		8-φ18	415	320	DZW15A	12.5
	125	400	250	210	185		22-3		8-φ18	460	360	DZW20A	13
	150	480	285	240	210		22-3		8-φ22	510	400	DZW30A	13.5
	200	600	340	295	265		24-3		12-φ22	588	400	DZW45A	15
	250	650	405	355	320		26-3		12-φ26	725	450	DZW60A	16
	300	750	460	410	375		28-4		12-φ26	925	500	DZW90	18
	350	850	520	470	435		30-4		16-φ26	1030	600	DZW120	19
	400	950	580	525	485		32-4		16-φ30	1170	700	DZW180	21
	450	1050	640	585	545		40-4		20-φ30	1220	800	DZW180	21.5
	500	1150	715	650	608		44-4		20-φ33	1410	900	DZW250	22
	600	1350	840	770	718		54-5		20-φ36	1610	1000	DZW350	25
