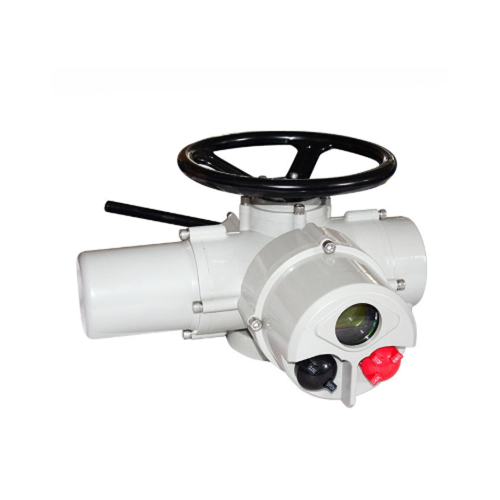

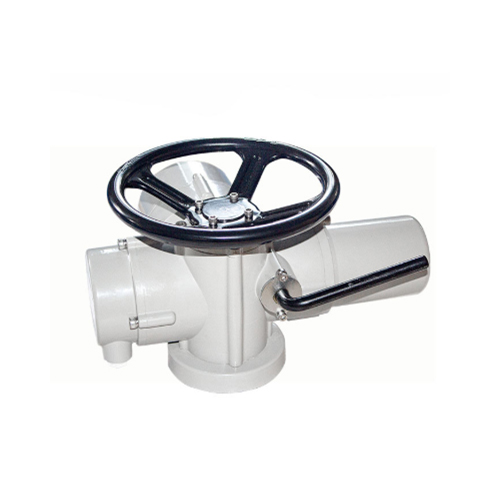

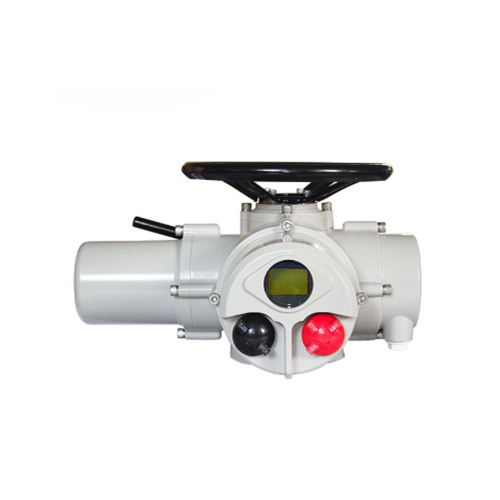

Z系列电动执行器是用于各类阀门开启、关闭及调节控制的驱动装置。产品集多功能于一体，运行稳定可靠，控制系统先进，具有结构紧凑、体积小、重量轻及维护便捷等特点，能够满足多种工业自动化控制需求。
该系列执行器主要适用于启闭件作直线运动的阀门类型，包括闸阀、截止阀、隔膜阀、柱塞阀、节流阀及水闸门等，兼容明杆阀与暗杆阀结构形式。产品支持远程控制、集中控制及自动化控制方式，广泛应用于电力、冶金、石油、化工、制药、污水处理及农业灌溉等行业领域。
本系列普通型产品符合GB/T 24923-2010《普通型阀门电动装置技术条件》的相关要求；隔爆型产品符合GB 3836.1-2010《爆炸性环境 第1部分：通用要求》、GB 3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》以及GB/T 24922-2010《隔爆型阀门电动装置技术条件》等标准规范。
Z型白色电动开关型多回转执行器主要由以下组成部分构成：
1）电动机；
2）减速传动机构；
3）控制机构；
4）手动/电动切换机构；
5）手轮组件及电气控制部分；
6）开度指示装置。
Z系列电动执行器是用于阀门启闭及调节控制的驱动装置。该系列产品功能完善、运行稳定可靠，控制系统设计先进，整体结构紧凑，重量轻，安装与维护方便，能够满足多种工况条件下的使用需求。
Z型白色电动调节型多回转执行器的CS-Z(B)型号及主要参数：
| 型号/规格 | 输出转矩 (N·m) | 输出转速 (r/min) | 手动速比 (手轮/输出) | 电机功率 (kW, 380V) | 额定电流 (A, 380V) | 参考重量 (kg) |
| Z05 | 50 | 18/24 | 1:1 | 0.12/0.18 | 0.45/0.6 | 15.2 |
| Z10 | 100 | 18/24 | 1:1 | 0.18/0.25 | 0.6/0.85 | 15.8 |
| Z15 | 150 | 18/24 | 1:1 | 0.25/0.37 | 0.85/1.05 | 16.2 |
| Z20 | 200 | 18/24 | 1:1 | 0.37/0.55 | 1.05/1.3 | 24.2 |
| Z20 | 200 | 36/48 | 1:1 | 0.55/0.75 | 1.3/1.7 | 24.2 |
| Z30 | 300 | 18/24 | 1:1 | 0.55/0.75 | 1.3/1.7 | 25.8 |
| Z30 | 300 | 36/48 | 1:1 | 0.75/0.85 | 1.7/1.85 | 25.8 |
| Z45 | 450 | 18/24 | 1:1 | 0.75/0.85 | 1.7/1.85 | 63 |
| Z45 | 450 | 36/48 | 1:1 | 1.1/1.5 | 2.5/3.2 | 63.2 |
| Z60 | 600 | 18/24 | 1:1 | 1.1/1.5 | 2.5/3.2 | 65.2 |
| Z60 | 600 | 36/48 | 1:1 | 1.5/2.2 | 3.2/4.5 | 65.2 |
| Z90 | 900 | 18/24 | 1:1 | 1.5/2.2 | 3.2/4.5 | 67.5 |
| Z90 | 900 | 36/48 | 1:1 | 2.2/3.0 | 4.5/6.3 | 68.5 |
| Z120 | 1200 | 18/24 | 1:1 | 2.2/3.0 | 4.5/6.3 | 69.8 |
| Z120 | 1200 | 36/48 | 1:1 | 3.0/4.0 | 6.3/8.5 | 69.8 |
| Z180 | 1800 | 18/24 | 1:21 | 4 | 8.5 | 120 |
| Z250 | 2500 | 18/24 | 1:21 | 5 | 10.5 | 125 |
| Z350/500 | 3500/5000 | 8 | 1:60 | 5 | 10.5 | 200 |
| Z700/1000 | 7000/10000 | 4.5 | 1:107 | 5.5 | 11.2 | 260 |
1）本装置可采用垂直或水平方式安装。安装时应确保电机不得朝下布置，并应预留足够空间，便于接线、调试及手动操作。
2）装置与阀门连接时，牙嵌的轴向间隙应保持在1～2 mm范围内，以保证传动可靠。
3）安装完成后，首次投入使用前必须按照调试要求逐项进行检查与调试，确认各部件运行正常后方可正式投入运行。
4）本装置配套采用阀门专用三相异步电动机，额定连续工作时间为10分钟，在调试及使用过程中应严格控制运行时间，避免过载运行。
5）搬运及储存过程中应轻拿轻放，保持设备干燥，避免接触腐蚀性介质，以防止电气元件及机械部件受损。
