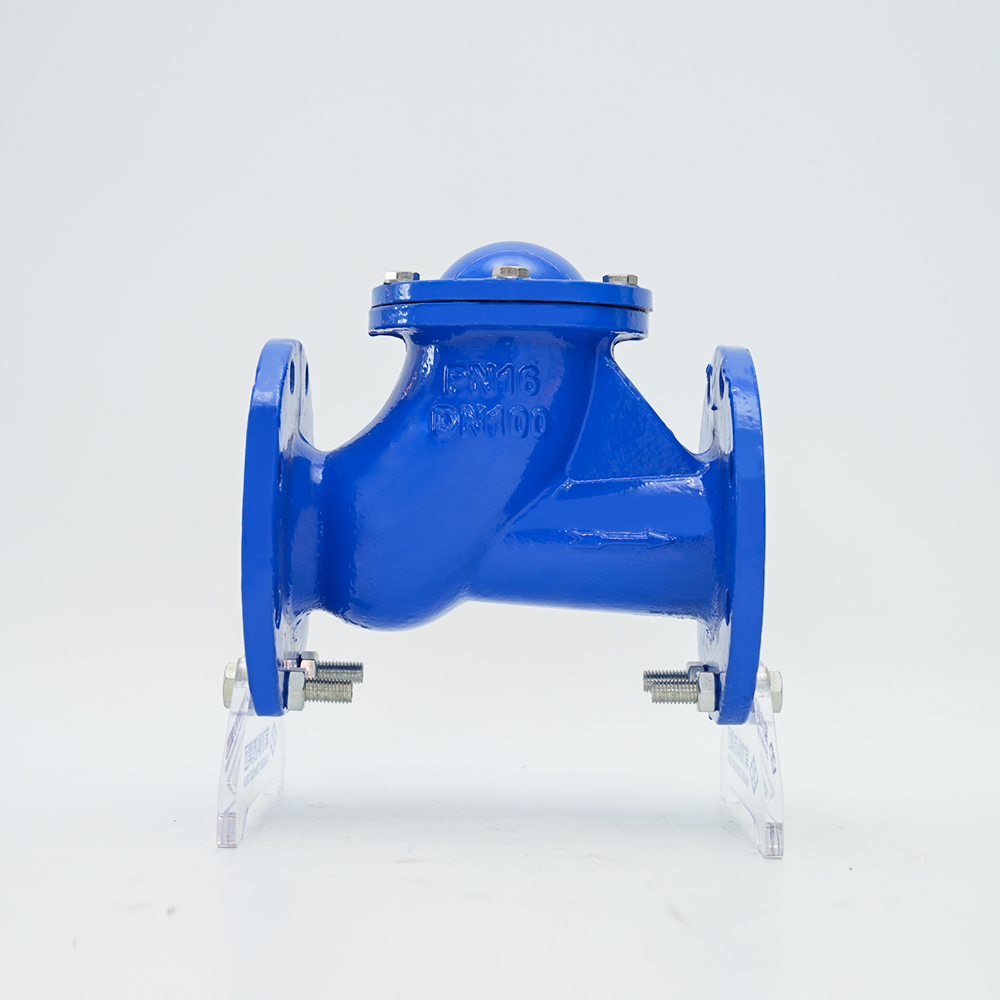

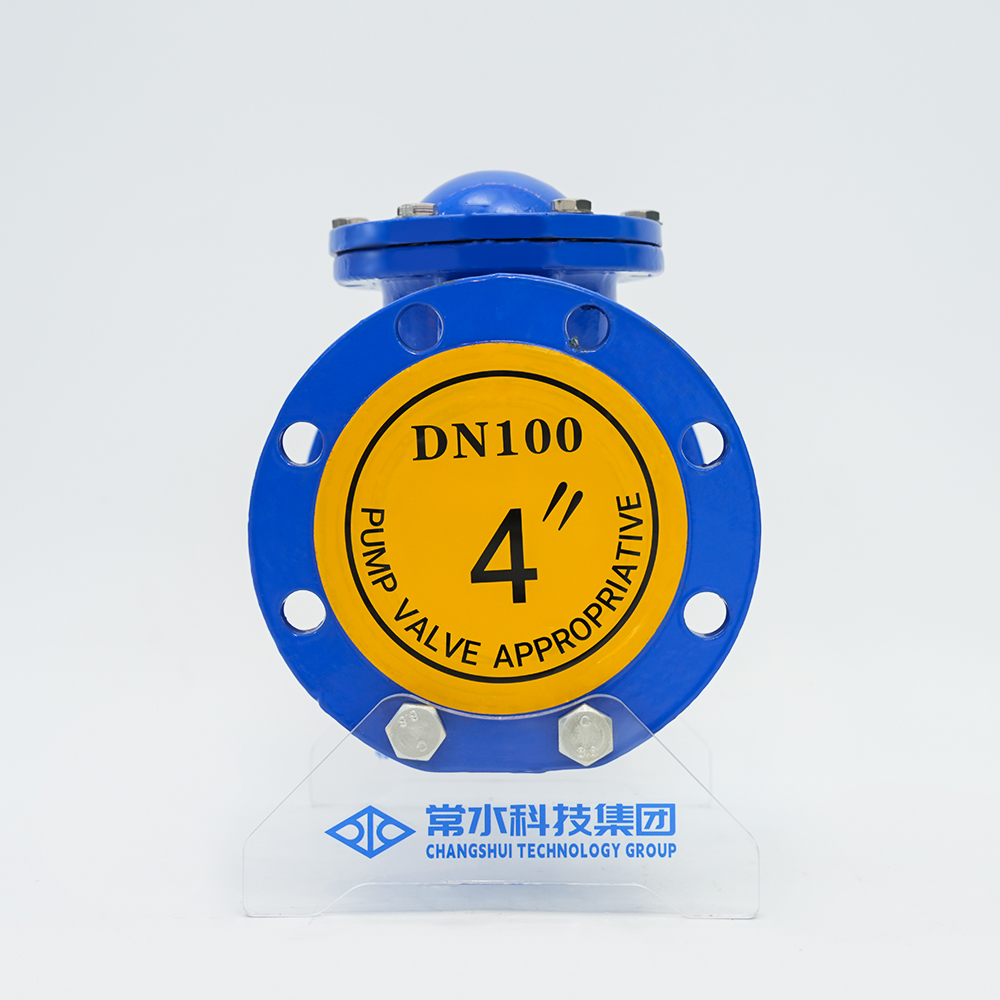

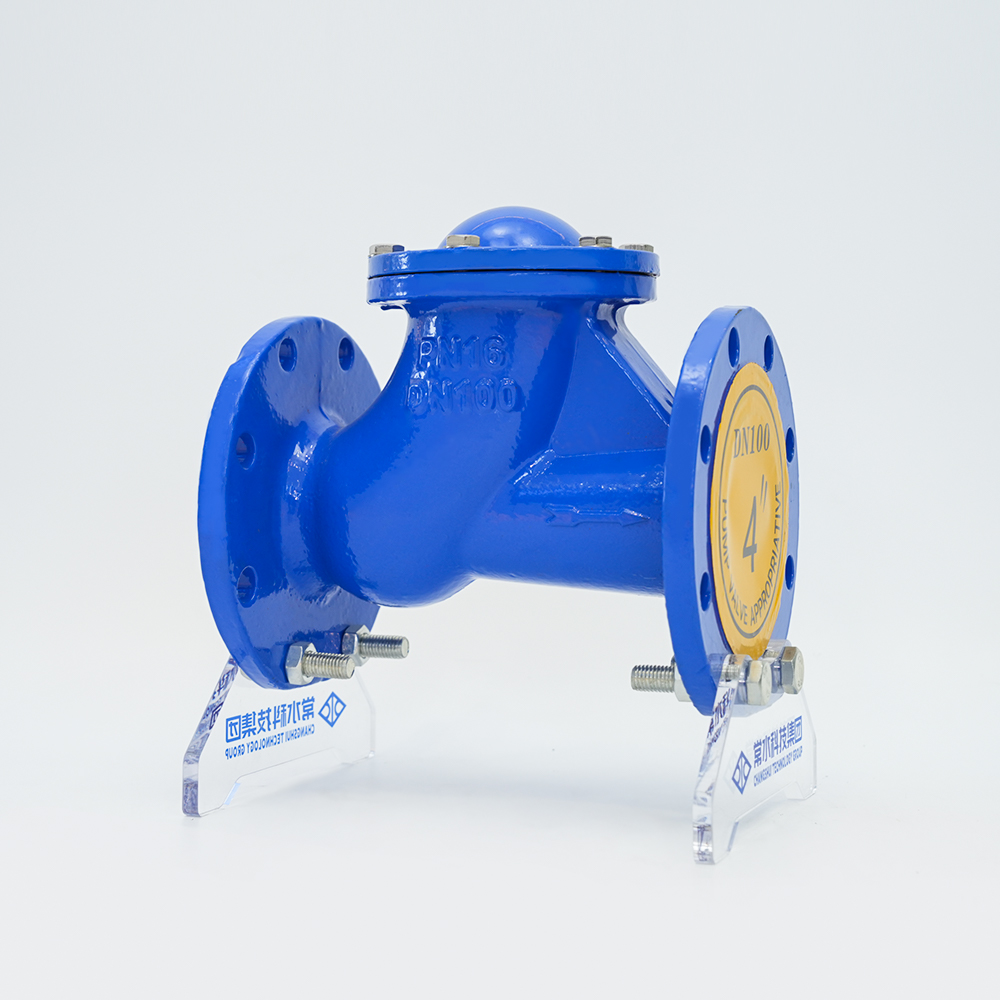

球形止回阀 HQ41X-16Q

球形止回阀用于防止流体介质逆流，通常安装在管道系统中，以确保流体只能单向流动，防止管道压力倒灌。球形止回阀主要部件是一个球体，该球体可以在阀门内部自由旋转，球体的一个端面密封通常与阀座的密封环紧密接触，以确保在阀门关闭时没有泄漏，当流体介质沿着管道正常流动时，球体被流体压力推动使得球体与阀座的密封环分离，阀门保持开放状态，流体可以自由流动。然而，一旦流体尝试逆流，球体的重量和介质压力将会使球体自动旋转，直到球体的密封端面阀座的密封环紧密贴合，从而阻止介质逆流。这样球形止回阀就自动关闭了，防止了介质的反向流动。

联系我们

上一个：明杆软密封闸阀 Z41X-16G 下一个：手柄对夹蝶阀 D71X-16Q

产品参数

阀体材质	球墨铸铁
型号	HQ41X-16Q
规格	DN50-300
公称压力	1.0/1.6/2.5Mpa
工作温度	0-80℃
适用介质	水
设计标准	GB/24924-2016

产品概述

球型止回阀。采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作，上下滚动，从而打开或关闭阀门，密封性能好，不产生水锤。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%，水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0-80C。可安装于水泵出水口处，以防止倒流及水锤对泵损害。

产品特点

1、阀瓣关闭快，水锤压力小；

2、水平、垂直管道均可使用，安装方便；

3、流道通畅，流体阻力小；

4、动作灵敏，密封性能好；

5、阀瓣行程短，关阀冲击力小；

6、整体结构简单紧凑，外形美观；

7、使用寿命长，可靠性高。

主要零件材料

序号	主部件	材质
1	阀体	QT450
2	阀球	橡胶组合件
3	阀盖	QT450
4	密封圈	丁腈橡胶
5	紧固件	标准件

产品技术参数

规格(DN)		50	65	80	100	125	150
阀长度(mm)		204	217	240	290	328	395
阀高度(mm)		184	210	245	280	335	360
测试压力 (Mpa)	壳体	1.5-2.4
	密封	1.1-1.76
公称压力(MPa)		1.0-1.6
适用温度		0-80℃
适用介质		水及弱腐蚀性液体

安装图
